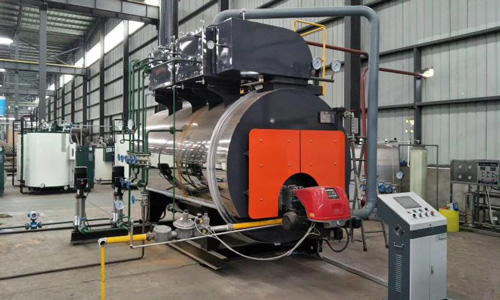

WNS低氮冷凝式燃气蒸汽锅炉

发布时间：2021年09月01日

产品介绍

WNS低氮冷凝式燃气蒸汽锅炉，采用卧式内燃两回程湿背式结构，波形组合炉胆为第一回程，第二回程由螺纹烟管构成，锅炉的后管板不受高温烟气的直接冲刷，工作条件改善。同时，该结构使得锅炉后部散热损失大为减少。为提高热效率，该型锅炉前烟箱出口处依次布置有节能器、冷凝器，其节能效果显著。

本锅炉具有高、低水位报警功能，低水位联锁保护功能和超压联锁保护功能。为了有效地监视和控制水位及压力，本锅炉配备有水位计、电极式水位控制报警器，还配备有压力表及压力控制器,使锅炉具有高、低水位报警/低水位联锁保护和蒸汽压力超压联锁保护，锅炉自动点火、燃烧器火力自动调节和熄火保护，保证锅炉的安全运行。

低氮燃气锅炉优势：
环保：实测NOX最低排放量为20mg/m3，符合国家最严环保标准；
节能：实测1吨蒸汽耗气量＜60m3，远低于行业数据；

该产品的燃料从燃烧器喷出，被高压电子点火点燃，在炉胆内微正压燃烧，燃烬后的高温烟气由后部烟室转弯180°进入第二回程，由前烟箱处转弯180°进入节能器和冷凝器由烟囱排入大气。

前烟箱采用整体式双开门设置，烟箱门双层密封，该形式整体性好，美观、大方，检修时开启也很轻便。烟囱高度按8米配置出厂，用户应按所在地环保部门批准的环境影响报告书的要求确定实际高度，但不得低于8米

安全智能

本体安全附件齐全、确保安全、经济运行; 物联网远程监控，运行稳定。

节能高效

结构合理、紧凑，负荷适应性强，燃烧完全，热效率高；自动化程度高，节省劳动力。

低碳环保

下置炉膛,波纹炉胆，烟气两回程一体冷凝式设计,烟尘排放符合国家环保要求。

美观耐用

锅炉受热面积大、升温升压快，操作简便;锅炉体积小、重量轻，占地面积小，基建投资省。

锅炉型号		WNS1-1.25-Q	WNS2-1.25-Q	WNS4-1.25-Q	WNS6-1.25-Q
额定蒸发量		1t/h	2t/h	4t/h	6t/h
额定蒸汽压力		1.25MPa
额定蒸汽温度		194℃
给水温度		20℃
节能器进/出水温度		40℃/90℃	42℃/78℃	40℃/90℃	40℃/76℃
冷凝器进/出水温度		20℃/40℃	20℃/42℃	20℃/40℃	20℃/40℃
排污率		3%
冷空气温度		20℃
设计排烟温度		55.16℃	55.56℃	55.16℃	52.1℃
天然气低位发热值		35590KJ/Nm3	35590KJ/Nm3	35590KJ/Nm3	35590KJ/Nm3
受热面积	辐射	6.93㎡	9.73㎡	14.67㎡	19.41㎡
	对流	13.55㎡	28.89㎡	52㎡	91.13㎡
	节能器	11.84㎡	22.56㎡	32.16㎡	56.16㎡
	冷凝器	14.8㎡	28.2㎡	48.24㎡	74.88㎡
设计燃料消耗量		79Nm3/h	158Nm3/h	314.43Nm3/h	470.91Nm3/h
设计热效率		97.45%	97.43%	97.45%	97.58%
冷凝折算热效率		100.6%	100.58%	100.6%	100.73%
低氮燃气燃烧器	燃烧器背压	1050Pa	900Pa	1300Pa	1600Pa
	输出功率	300/600-1300KW	300/930-1860KW	500/1500-4450KW	1000/2200-6250KW
	流量	30/60-130Nm3/h	30/93-186Nm3/h	50/150-440Nm3/h	100/220-620Nm3/h
	电机功率	2.2KW	4.5KW	9.2KW	15KW
	比调方式	机械比调	电子比调	电子比调	机械比调
	NOx排放浓度	< 30mg/Nm3
给水泵	电功率	2.2KW	3KW	4KW	5.5KW
	流量	1.6m3/h	2.8m3/h	4m3/h	7m3/h
	扬程	148m	153m	158m	156m
出口处过量空气系数	1.075
锅炉本体重量		3260Kg	5450Kg	8766Kg	10220Kg
节能器本体重量		216Kg	/	/	816Kg
冷凝器本体重量		290Kg	/	/	1108Kg
锅炉运输外形尺寸（长、宽、高）		375020202870mm	428621813135mm	518624703590mm	583025203050mm
锅炉安装外形尺寸（长、宽、高）		425032153165mm	485534253400mm	610536553700mm	675040103980mm
总耗电量		4.4KW	8.5KW	13.2KW	20.5KW
说明: 1、上述所有值，是以天然气（LNG）低位发热值8,400kcal/Nm3、城市煤气（CG）低位发热值4,000kcal/Nm3、焦炉煤气低位发热值4,200kcal/Nm3、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。 2、远大太康锅炉产品在不断创新和改进中，上述参数可能会发生变化，最终数据以图纸为准。 3、根据各地排烟温度和NOx排放要求，提供专门方案; 根据用户需求，我公司可以提供其他特殊型号的锅炉。
